Fungsi Trimpot
Apa Trimpot?

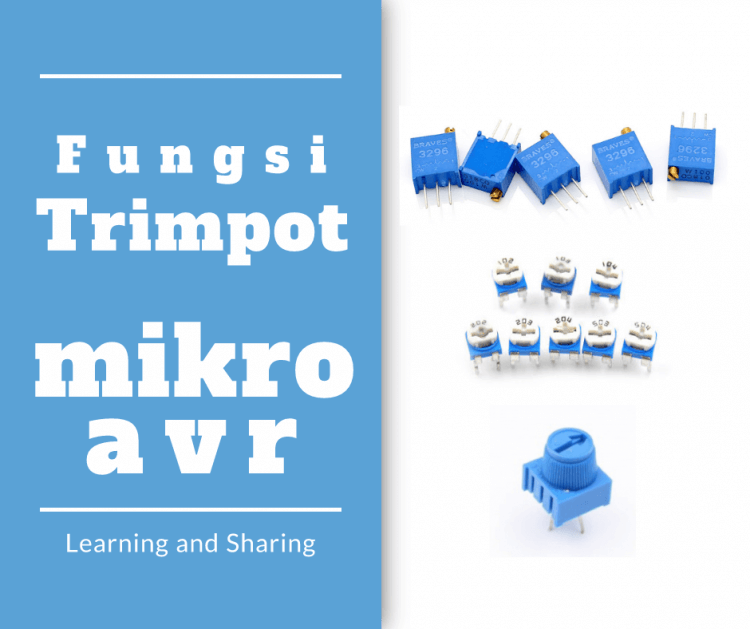

Fungsi Trimpot, Trimpot atau Trimmer potensiometer adalah potensiometer dengan ukuran yang kecil yang biasanya di gunakan untuk adjusment, Tunning atau kalibrasi dalam sebuah rangkaian. Trimpot ini adalah sebuah resistor variable atau nilai resistor nya dapat dirubah-ubah sesuai kebutuhan dengan cara di putar. Biasanya resistor ini juga di pasang langsung pada papan PCB, bukan pada panel seperti potensiometer. Bahan penyusun trimpot adalah serat carbon. Trimpot biasanya jarang di adjust secara berulang-ulang, ketika sekali adjust sudah sekali saja. Berbeda dengan potensiometer pada tuning Radio FM atau Amplifier yang sering di gunakan dan di adjust.
Fungsi Trimpot
Fungsi trimpot ini sebenar nya adalah hanya merubah nilai tahanan dengan nilai yang presisi seperti yang kita inginkan. Karena memang banyak nilai resistor yang tidak di jual di pasaran. Karena nilai tahanan berubah ketika putar atau adjust maka nilai tegangan juga akan berubah ketika melewati trimpot ini. Gejala ini lah yang akan menyebabkan banyak nya fungsi dari Trimpot ini Sendiri. Dari pengalaman saya pribadi ada beberapa Kegunaan dari Trimpot ini, Contoh nya adalah sebagai berikut,
Fungsi Trimpot Pada Rangkaian LM317
Untuk melihat fungsi Trimpot ini secara real bisa kita lihat pada rangkaian LM317 yang saya peribadi sudah mencoba rangkaian ini untuk power supply SIM800L. Pembahasan rangkaian LM317 ini bisa teman-teman lihat pada link artikel berikut,
Pada rangkaian ini Trimpot akan berfungsi sebagai pengatur output Tegangan dari LM317. Range nya dari 0 volt sampai dengan maximal input ic Regulator LM317. Rangkaian nya bisa teman-teman lihat pada gambar di bawah ini.
Trimpot pada rangkaian di atas bisa teman-teman lihat pada R3, yah itu adalah Trimpot 5K. Tahanan pada R3 ini bisa berubah ubah, berubah nya tahanan ini akan mengakibabkan tegangan out nya berubah juga. Jika teman-teman ingin lihat secara jelas hitung-hitungan nya, rumus nya, maka bisa langsung download datasheet LM317. Ada kok rumus nya di sertakan di dalam.
Pengatur Cahaya LCD 16×2
Fungsi lain Trimpot pada rangkaian yang juga kita pernah coba adalah pengatur cahaya LCD pada LCD 16×2. Rangkaian ini biasanya untuk Arduino atau jenis mikrokontroller lain. Biasanya untuk menampilkan data suhu atau menu menu pada sistem mikrokontroller. Nah untuk lebih jelas nya bisa teman-teman lihat pada gambar di bawah ini,
Lihat pada R2 dekat LCD, itu juga adalah Trimpot, trimpot ini di gunakan untuk mengatur tingkat kecerahan dari LCD itu sendiri. Rangkaian di atas sebenar nya rangkaian LCD dengan di drive oleh ic 74hc595, Artikel nya cukup teman-teman klik pada artikel di bawah ini
Fungsi-fungsi Trimpot yang lain
fungsi trimpot jika di jelaskan seperti fungsi di atas mungkin akan ada ratusan fungsi dari trimpot, seperti pengatur delay pada rangkaian timmer, rangkaian untuk setting sinyal, pengatur RGB pada rangkaian TV dan lain-lain. Sebenarnya fungsi Dasar dari trimpot ini adalah untuk mendapat kan nilai tahanan yang pas, yang tepat pada sebuah rangkaian. Yah karena memang seperti itu cara kerja dari resistor variable ini. Hanya saja trimpot ini agak berbeda dengan Potensiometer dari sisi ukuran dan Ujia nya.
