Modul Pertamini Digital Murah Dan Berkualitas, Buatan Kami mikroavr

Jimmi Sitepu by Jimmi Sitepu
Maret 25, 2019
0 0
0
modul pertamini dispenser

modul pertamini dispenser

15
SHARES
5.1k
VIEWS
Share on FacebookShare on Twitter

MODUL PERTAMINI ATAU POM MINI DIGITAL

History

Modul pertamini digital ini sebelum nya adalah permintaan dari teman di Bandung. Awal nya dia sendiri meminta saya membuat sebuah sampel untuk jual beli pada galon air minum. Dengan mempelajari ulang lagi saya coba untuk membuat nya dengan menggunakan ATMEGA32, dan di program dengan codevision AVR. Alhamdulillah selesai dengan segala kekurangan nya. Seingat saya itu di mulai sejak 2016 yang lalu.

Ketika project pertama selesai, dia minta saya buat controller pertamini, wah saya baru dengar istilah controller ini, sebuah modul pom mini yang menggunakan flow sensor dan input keypad. Alih – alih ternyata produk pom mini ini sudah mulai ada beberapa di Tempat saya tinggal, di medan sumatra utara tepat nya.

READ ALSO

Membaca Sensor URM14 RS485 dengan ESP32 Arduino

4G GSM Modul Arduino SIM7600 Cocok Untuk ESP32, STM32 atau Arduino Mega

display pom mini
display pom mini

Akhir nya dengan tumbah tindih, mundur maju, akhir nya controller pertamini ini berhasil di buat. Namun sempat lama di pembuatan seven segment nya, terjebak di drive max7219. Tapi sekarang sudah menggunakan IC 74595 static, dan display ini juga sudah stabil. Bayangkan di selang selang saya sebagai karyawan, 1 tahunan selesai juga desain nya.

KENDALA POM MINI

Semakin menjamur nya modul pom mini dengan harga yang berbeda-beda, saya pribadi melihat ada dua jenis pom mini secara garis besar. Satu kloning satu buat sendiri. Kloning modul pertamini maksud nya adalah dengan mengambil code program orang dan desainnya kemudian mencetak nya dengan jumlah yang sangat besar dan di jual dengan harga yang sangat murah.

Produsen seperti ini sebenar nya tidak pernah menghargai kita sebagai devloper pembuat modul. Tidak bisa di bayang kan berapa banyak waktu yang di sisihkan untuk membuat desain PCB, kemudian program tiap baris nya, sehingga tidak ada kendala saat di aplikasikan. Jadi wajar dia menjual dengan harga yang sangat murah.

Namun kendala dari kloning ini satu yaitu upgrade, dia cendrung statis pada program dan aplikasi nya. Bahkan bisa jadi ada beberapa kendala dalam program nya namun tidak bisa di perbaiki. Jauh berbeda dengan modul pom mini yang langsung di desain sendiri oleh pembuat nya. Setiap baris dan desain modul di pahami sendiri. Biasa nya dia juga menjual harga pom mini dengan harga yang sedikit lebih mahal. Wajar menurut saya. Seperti pom mini yang sudah saya buat ini.

modul pom mini
modul pom mini

Selain kendala cloning modul ada satu lagi kendala yang unik pada pembeli, yaitu biasanya pembeli lebih mementingkan casing dari pom mini itu sendiri, bukan cross check bagai mana kualitas dari controller maupun desain pompa nya.

DAFTAR MENU MODUL PERTAMINI

Fitur pom mini yang kami desain terangkum dalam Tabel berikut ini.

9Delay Pump On10Delay Pump Off

CodeFiture
1Set Harga
2Set Kalibrasi
3Mode Stok
4Add Stok
5Cek Stok
6Limit Stok
7Hapus Jual
8Hapus Stok
9Delay Pump On
10Delay Pump Off
  1. Pada Menu Set Harga, seperti biasa, disini akan kita setting berapa harga perliter nya, kemudian di simpat di memory external
  2. Set Kalibrasi adalah sebuah nilai pulse atau jumlah counter per liter nya, nilai nya kemudian di simpan pada Memory external
  3. Mode stok, sebuah mode yang di fungsi kan untuk meng aktifkan notifikasi stok, misalnya jika liter stok pada drum sudah lebih kecil dari limit stok yang di setting maka muncul notifikasi atau pemberitahuan agar menambah jumlah stok pada drum
  4. Add stok adalah sebuah menu untuk menambah stok pada Drum
  5. Cek stok, untuk melihat nilai rata-rata jumlah stok yang tersedia pada Drum
  6. Limit Stok, pada menu ini di fungsin kan untuk membatasi jumlah minimal pada Drum, misalnya jika kita set limit stok nya adalah 10liter, jika stok pada drum sudah mencapat 10 liter, maka akan muncul notifikasi untuk Add stok. notifikasi ini akan muncul ketika mode stok di aktif kan
  7. Hapus Jual, seluruh memory jual akan di simpan pada memory external, untuk menghapus nya maka cukup masuk ke kode menu 7
  8. Hapus Stok berguna untuk menghapus jumlah stok pada Drum
  9. Setting delay pompa on, maksud nya, menghidupkan pompa setelah beberapa detik ketika start di mulai
  10. Setting delay pompa off, maksud nya mematikan pompa jika flow sensor tidak terbaca dalam sekian detik ( tergantung nilai yang kita simpan.

Menu-menu di atas akan di terus di perbaiki jika ada kendala pada sisi penggunaanya. Hal ini bisa kami lakukan karena kami sendiri lah yang mendesain modul pom mini ini.

BEBERAPA PERBAIKAN

Mode beli ada dua bentuk pertama mode Rupiah dan mode Liter, jika ingin mode beli nya Rupiah maka cukup tekan Tombol A dan jika ingin mode beli pada mode liter cukup tekan pada Tombol B.

Ketika misalnya terjadi pembelian pada mode liter atau Rupiah, kemudian tanki kendaraan Full padahal order pembelian belum selesai, maka cukup tekan Bintang. Penjualan yang akan di simpan bukan pada order tapi pada jumlah rupiah yang telah di keluarkan pada angka pembelian. Misalnya beli Rp 25.000 tapi pada angka Rp 20.000 sudah full, maka cukup tekan Bintang, maka modul pom mini akan menyimpan Rp. 20.000 bukan Rp. 25.000.

ORDER Modul Pertamini

INSTALASI MODUL POM MINI

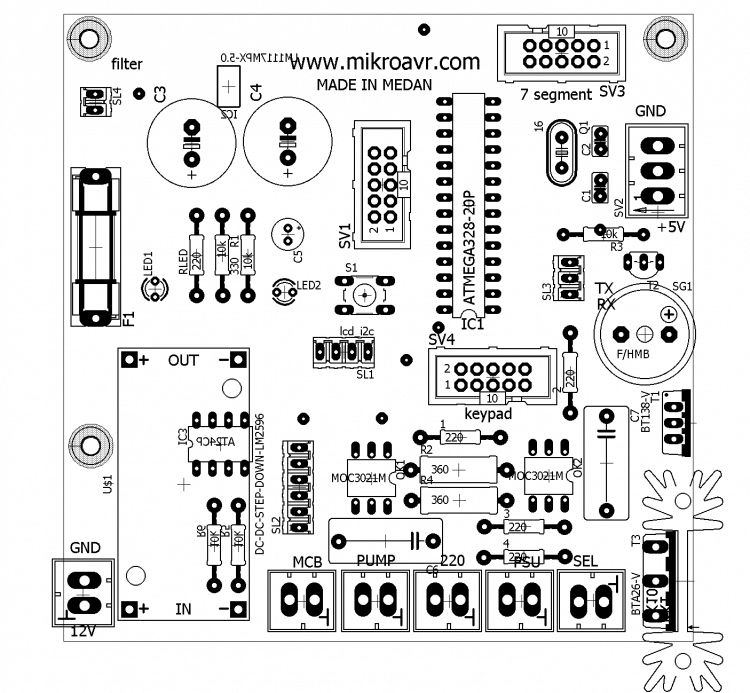

Installasi modul pom mini cukup mudah dan sederhana, karena semua nya menggunakan socket, tinggal colok dan di jalan kan. Untuk melihat bagan board nya, bisa kita lihat pada gambar di bawah ini.

modul pertamini dispenser
modul pertamini dispenser

Tata cara instalasi nya bisa dilihat pada daftar berikut ini,

  1. Socket MCB cukup di hubungkan ke MCB breaker, Jika MCB tidak dipasang maka Pompa tidak akan jalan walau supply 220V sudah di hubungkan, karena jalur nya masih terbuka
  2. PUMP, socket ini langsung di hubungkan ke pompa, misalnya pompa memiliki dua kabel, maka cukup di hubungkan dengan socket pump ini, socket ini sudah kami sedikan, tinggal di hubungkan ke kabel pompa nya.
  3. 220vac, socket ini adalah line 220VAC, atau input tegangan dari PLN. socket ini juga sudah di sediakan, jadi installasi nya cukup mudah
  4. PSU, socket ini di hubungkan ke power supply adaptor, adaptor memiliki input 220VAC, jadi untuk mengambil tegangan nya cukup dari socket ini.
  5. SEL, socket ini untuk selenoid, jika menggunakan socket selenoid, maka cukup koneksikan socket ini. semua sokcet juga kami sudah sediakan
  6. socket keypad, tinggal colok, keypad nya sudah di sediakan beserta dengan socket nya
  7. socket seven segment, ini juga tinggal di colok ke socket modul seven segment nya, begitu juga dengan socket lcd 16×2 nya

dengan socket-socket di atas, maka installasi nya seharus nya menjadi sangat mudah, sehingga installasi kontroller pertamini menjadi lebih cepat dan mudah. Apakah anda tertarik dengan modul pom mini kami, cukup klik tombol di bawah ini

ORDER Modul Pertamini

VIDEO PENGUJIAN

Untuk video pengujian nya bisa teman-teman lihat pada video di bawah ini, insyallaah kami akan menyusul,

Terimakasih.
