Manfaat Rangkaian Power Supply LM317
Rangkaian LM317 adalah rangkaian regulator tegangan variable, tegangan output dari 1.25 volt sampai 37 volt dengan Arus 1.5A. Rangkaian ini sangat banyak manfaat nya. Saya pernah menggunakan rangkaian LM317 ini sebagai catu daya untuk sim800L. Sim800L memiliki tegangan kerja berkisar 4v, jadi kita butuh tegangan regulator yang menghasilkan tegangan output 4volt, maka saya menggunakan rangkaian ini. Untuk artikel SIM800 bisa anda baca di sini.
saya juga pernah desain rangkaian lm317 untuk catu daya hexapod, robot berkaki, asumsi nya adalah, tegangan kerja maksimal servo 6volt, maka saya menggunakan lm317 sebagai sumber tegangan nya. Kita atur tegangan nya dengan range 5.5volt. Rangkaian nya sudah dicetak ke PCB tapi belum di solder 🙂 masih ada kesibukan lain.
Inti dari manfaat rangkaian power supply LM317 ini adalah, rangkaian power supply regulator dengan tegangan output yang bisa di atur. Sehingga kita bisa menerapkan rangkaian ini ke alat elektronik yang membutuhkan tegangan yang lebih spesifik.
Contoh contoh Rangkaian LM317
Ada beberapa contoh rangkaian lm317 yang bisa kita terapkan dalam beberapa rangkaian elektronik. yang pertama adalah sebagai berikut.
Input Traffo tegangan PLN 220V akan di turun kan tegangan oleh traffo step down menjadi 12vac, tegangan ini akan melalui jembatan dioda penyearah gelombang penuh. Setelah melalui jembatan dioda, maka tegangan sudah berubah menjadi tegangan 12vdc. Tegangan ini akan di kurangi ripple output nya oleh capasitor elco 2200uF.
Perlu di ingat bahwa memilih elco 2200uF harus memiliki kesanggupan tegangan yang dilewati nya, misal nya tegangan yang dilewati 12vac, maka elco harus 2200uF/35v, 35v bisa diganti dengan tegangan yang lebih besar
R3 pada rangkaian di atas berguna sebagai pengatur tegangan output, tegangan yang akan di keluarkan adalah 0 volt sampa dengan 12 volt. Maksimal 12 volt karena input nya adalah 12 volt.
Aplikasi Rangkaian di atas saya terapkan di rangkaian di bawah ini,

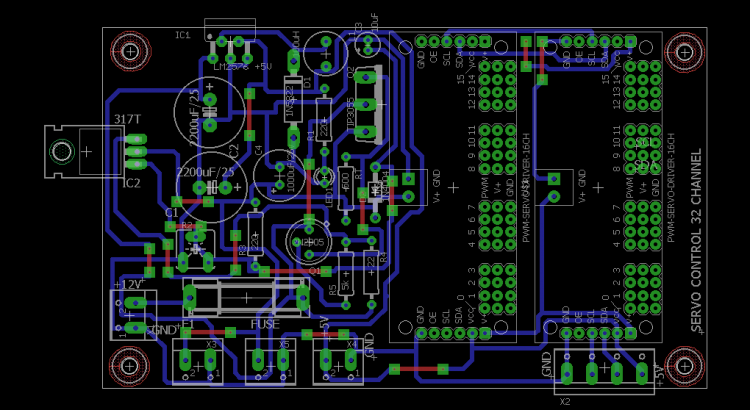

PCB nya sebagai berikut,
Untuk rangkaian lm317 bisa kamu download di sini
Jenis Rangkaian LM317 yang kedua adalah, LM317 yang di sertai penguat arus. Penguat arus ini sangat penting. Contoh nya adalah, kita ingin men suplay tegangan 6 volt DC dengan beban Arus kira kira 10A, maka rangkaian lm317 di atas tidak bisa kita gunakan, jika kita gunakan maka siap siap meledak? lm317 nya tidak akan sanggup.
Nah karena itu kita membutuh kan beberapa transistor sebagai penguat nya, kita pilih transistor dengan nilai Ic > 10A
Rangkaian nya bisa kamu lihat di bawah ini,
Datasheet komponen pendukung
Tegangan output di atas akan di atur oleh resistor variable R2, kemudian akan di kuat kan oleh transistor 2n905 dan TIP3055. Untuk melihat kekuatan arus yang bisa kita lihat datasheet TIP3055 di gambar di bawah ini
Sebenar nya semua rangkaian lm317 di atas bisa kamu lihat di datasheet LM317 nya, jenis jenis rangkaian dan manfaat aplikasi nya
Semoga tulisan di atas dapat bermanfaat bagi kita semua, menambah pengetahuan tentang rangkaian power supply.
biasa nya kalo kita yang belajar arduino agak malas dengan rangkaian seperti ini, karena tinggal beli saja part nya, tapi ketika butuh rangkaian custom disana mulai bingung, karena ragu ragu, apakah rangkaian yang kita desain bakalan jalan?
Thanks semua nya
