Sensor Suhu LM35

Karateristik sensor Suhu LM35 dan Spesifikasi nya

Rangkaian LM35 dan prinsip kerja nya bisa di lihat di datasheet, namun untuk mempermudah nya akan kita jelaskan bagaimana prinsip kerja Sensor ini. Cara kerja LM35 ini cukup mudah, merubah besar Suhu ke besaran Listrik. Tegangan output nya linear sehingga mudah untuk di gunakan.

Sensor LM35 memiliki karateristik linear, jika kita lihat datasheet nya maka kita akan mendapatkan spesifikasi LM35 itu sendiri, coba lihat PDF di bawah di bawah ini,

Membaca Sensor URM14 RS485 dengan ESP32 Arduino

Tutorial Menggunakan Weather Station DFRobot SEN0186 dengan Arduino ESP32

Datasheet lengkapnya saya download di sini bisa kamu download di sinihttp://www.ti.com/lit/ds/symlink/lm35.pdf

Pertama tama sensor ini bias mengukur suhu dari -50°C sampai dengan +150°C,artinya jika ingin mengukur sensor di luar range ini maka sensor akan rusak. Bagaimana dengan nilai tegangan supply nya? Kembali ke datasheet, lihat, tegangan yang bias di terima oleh LM35 adalah antara +4V – + 30V.Artinya adalah jika kita supply di luar tegangan ini maka sensor tidak akan bekerja atau mengalami kerusakan.

Bagaimanakah pengaruh suhu terhadap tegangan output Sensor LM35 ini? kembali ke datasheet lagi. Setiap 1°C maka tegangan output nya 10mVolt, atau bisa dibuat persamaan sebagai berikut,

Vout = T x 10mVolt

Misalnya tegangan output sensor adalah 300mVolt, ini berarti suhu di ruangan sekitar adalah 30°C. Tegangan output ini lah yang akan kita baca nanti nya melalui ADC, analog to digital converter.

Untuk karaterstik lainya bisa kamu lihat di datasheet lengkap LM35, seperti pin out dari LM35, yang mana kaki sebagai vcc, gnd dan output, agar nanti nya instalasi ke rangkaian elektronik nya tidak mengalami kegagalan.

Rangkaian Sensor Suhu LM35

Rangkaian sensor ini yang bisa saya gunakan sebenarnya tidak membutuhkan rangkaian tambahan, karena tegangan output sensor LM35 langsung saya input ke pin ATMEGA32 atau Arduino. Rangkaian sederhana nya bisa di lihat di bawah ini,

Karena menggunakan mikrokontroller, Sensor nya saya supply tegangan 5Volt, tapi ada sedikit nilai tidak stabil dari sensor nya ketika di tampilkan di LCD, setelah saya search ada dua kemungkinan, tegangan vcc nya yang tidak linear, dan yang kedua tegangan Aref dan AVCC untuk ADC Atmega nya tidak terfilter, mungkin lain kali saya coba untuk ADC yang filter dan tegangan VCC yang lebih linear.

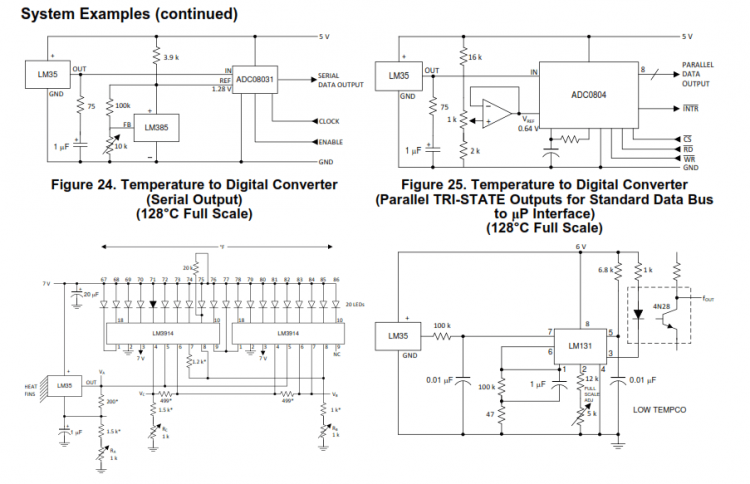

Jenis Rangkaian lain untuk sensor ini bisa di lihat pada gambar di atas, rangkaian di atas lebih kompleks karena menggunakan ADC external, waktu jaman-jaman popular nya AT89s51 dan seri lain nya, banyak yang menggunakan IC ADC0804, ADC 8 bit.

Menurut saya rangkaian ADC untuk LM35 di atas sudah tidak terlalu bagus lagi, selain resolusi ADC nya hanya 8 bit, merangkai nya juga lebih kompleks. Sekarang sudah ada modul ADC dengan resolusi yang lebih tinggi. Seperti ADC module ads1115, resolusi nya sampai 16bit, hanya butuh 4 jalur saja, SDA, SCL, VCC dan GND.

Contoh Project dengan Sensor LM35

Sebenarnya ada contoh project menggunakan Sensor LM35, teman-teman bisa clik di link berikut, Membaca Sensor LM35 dengan Atmega, Project tersebut bisa di kembangkan ke project yang lebih luas, seperti pengontrolan pendingin dalam suatu ruangan, deteksi suhu pada batrei, proteksi panas berlebih pada suatu mesin dan lain lain.

Semua project LM35 ini akan terasa menarik jika menggunakan mikrokontroller, baik seri ATMEGA, ARDUINO, atau Jenis Mikrokontroller lain seperti PIC, ARM dan lain lain.

Semoga Tulisan ini bermanfaat, Thanks
